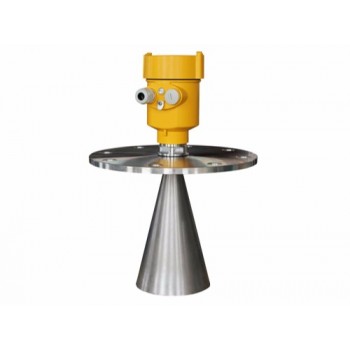

型号： SAIPU-RD8005
产品概述：80X系列传感器是26G高频雷达式物位测量仪表，测量 大距离可达80米。天线被进 步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于反应釜、固体料仓等 些复杂的测量条件。
原理陈述：
雷达物位天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成物位信号（因为微波传播速度 快，电磁波到达目标并经反射返回接收器这 来回所用的时间几乎是瞬间的）。
测量的基准面是：螺纹底面或法兰的密封面。
注：使用雷达物位计时，务必保证 高料位不能进入测量盲区
优势特点：天线尺寸小，便于安装；非接触雷达，无磨损，无污染。
l 几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响。
l 严重粉尘环境对高频物位计工作影响不大。
l 波长更短，对在倾斜的固体表面有更好的反射。
l 波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。
l 测量盲区更小，对于小罐测量也会取得良好的效果。
l 高信噪比，即使在波动的情况下也能获得更优的性能。
l 高频率，是测量固体和低介电常数介质的 佳选择。
选型参数：
应 用： 针对各种腐蚀的液体
测量范围：10米
过程连接：螺纹、法兰
介质温度： -40～130℃
过程压力： -0.1～0.3MPa
精 度： ±5mm
防护等 ： IP67
频率范围： 26GHz
防爆等 ： Exia ⅡC T6 Ga/ Exd iaIIC T6 Gb
信号输出：4...20mA/HART(两线/四线) RS485/Mod bus
选型指导：
l SAIPU-RD8005
|
许可证 |
|
P 标准型（非防爆） I 本安型(Exia IIC T6 Ga) D 本安型+隔爆型(Exd [ia] IIC T6 Gb) |
|
天线型式／材料／过程温度 |
|
F 密封喇叭/ PTFE (-40~130℃) |
|
过程连接／材料 |
|
G 螺纹 G1½″A N 螺纹 1½″NPT A 法兰 DN50/PP B 法兰 DN80/PP C 法兰 DN100/PP Y 特殊定制 |
|
容器接管长度 |
|
A 接管100mm B 特殊定制 |
|
电子单元 |
|
2 （4~20）mA/24V DC两线制 3 （4~20）mA/24V DC/HART两线制 4 （4~20）mA/220V AC/四线制 5 RS485/Modbus |
|
外壳/防护等 |
|
L 铝/IP67 G 塑料/IP65 |
|
电缆进线 |
|
M M20 x l. 5 N ½″NPT |
|
现场显示/编程 |
|
A 带 X 不带 |
