Murphy CAN总线显示器PV101-A-M02

产品/服务:
品 牌: 美国摩菲Murphy
有效期至: 长期有效
最后更新: 2019-06-17 15:43
单价:
面议
立即询价

(发货期限:自买家付款之日起 3 天内发货)

公司基本资料信息






  • 详细说明
  • 规格参数

PV101 CAN总线显示器参数显示

下列为PV101以英制或公制单位显示的部分发动机和传动系统参数。文字可选用中文、英文、法文、德文、西班牙文、意大 利文、俄文和日文。(使用时,请向发动机或传动系统制造商咨询其所支持的SAEJ1939参数)

发动机转速
发动机运行小时
燃油消耗率
系统电压
当前转速时发动机负载%
冷却液温度
机油压力
燃油经济性
节流阀位置
发动机进气歧管空气温度
当前燃油消耗
传动油压
传动油温
传动齿轮位置
动态故障代码
历史故障代码(若支持)
发动机配置参数

PV101 CAN总线显示器产品规格:

工作电压:

最低6.5 VDC,最高32 VDC
最低8 VDC,最高 32 VDC(选用 PVM 仪表时)
极性反接: 在工作温度范围内可无限定地承受电池极性反接。

环境:

工作温度:-40 ~ +85.C(-40 ~ +185 .F)
可视温度:-29 ~ +85.C(-20 ~ +185 .F)
存储温度:-40 ~ +85.C(-40 ~ +185 .F)
环境密封:IP68,.5 Psi(34.4 KPa)


零件号

产品型号

产品描述

可选语言

78700244

PV101-A

标准版

英文、法文、德文、西班牙文、意大利文

78700396

PV101-A-M01

俄文版

英文、法文、德文、西班牙文、俄文

78700409

PV101-A-M02

中文版

中文、英文

78700411

PV101-A-M03

日文版

日文、英文

PowerView 型号 PV101 是 Murphy 在 J1939 Murphylink 系列组件中配备的一款功能强大的显示器,它提供了一个查看现代电子控制发动机和传动系统工作情况的窗口。
PV101 显示器是一种多功能工具,它能够让设备操作员查看多种标准发动机和传动系统参数,以及当前的和存储的故障代码。显示器可以每屏显示一个参数,也可以采用四分屏方式同时显示四个参数。诊断功能包括一些故障代码,以及对大多数常见故障的文字说明。增强警报指示功能具有高亮度警报和关机指示灯(琥珀色和红色)。 PV101 多语言选项除已有语言(英文、西班牙文、法文、德文和意大利文)外,还新增了俄文、中文和日文型号。






数字化CAN总线仪表在压路机上的应用

一、概述

欧洲、美国从2001年开始已经陆续实施非公路用车第2阶段排放法规,为满足此排放法规,10升以上发动机必须使用电控和空-空中冷技术才能满足要求。从2005年开始,欧洲和美国将实施非公路用车第3阶段排放法规,所有发动机只有采用电控和空-空中冷技术才能满足要求。

发动机中的电控技术是指,利用电子控制单元(ECU)对发动机的调速功能、燃油系统、数据采集、故障诊断等进行统一的智能化管理。其中,数据的传输则采用控制器局域网和国际公认标准协议J1939来搭建网络。如何充分的发挥发动机的电子控制技术呢。首要的一点就是通过CAN总线技术,对电控发动机进行时时检测和控制。

2005年,我公司压路机开始配置电控发动机,第一台压路机XD121配置的是QSB3.9康明斯发动机。今年,数字化总线仪表开始首次应用,并显示出很强的优势。

二、MURPHY仪表介绍

PowerView是美国MURPHY公司生产的一种功能强大的数字化总线显示仪表。它能够为设备操作员显示发动机的诸多不同参数以及服务代码。也就是说,PowerView就象是观察电控发动机运行情况的一扇窗户。

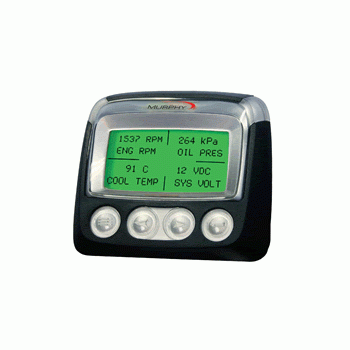

PowerView外型



PowerView界面

接通电源后,如发动机具有预启动程序,此时,PowerView将显示“WAITTOSTART”。当屏幕不再显示该信息的时候,操作员方可启动发动机。一旦发动机启动,屏幕上将显示发动机参数。如图3所示。根据参数设置不同,可以有单页面显示和分页面显示。单页面是只能显示预制的一个发动机参数,但可以通过方向键进行其他参数的选择显示。分页面则可以同时显示预制的四个发动机参数。

在发动机参数页面,按下“菜单键”进入主菜单,如图4所示,屏幕上显示出七个选项,通过“方向键”来进行滚动选择,按“右键”向下持续滚动光标,将会显示其余的几个选项。
