SCADA系统提高了巴西动力可靠性和速度

放大字体  缩小字体 发布日期:2018-03-14 浏览次数:65
   Engie Brasil Energia是巴西最大的私营电力公司,拥有7,069兆瓦的装机容量。该公司需要集中资产运营,不仅要远程运营其工厂,还要协调和监督其活动。

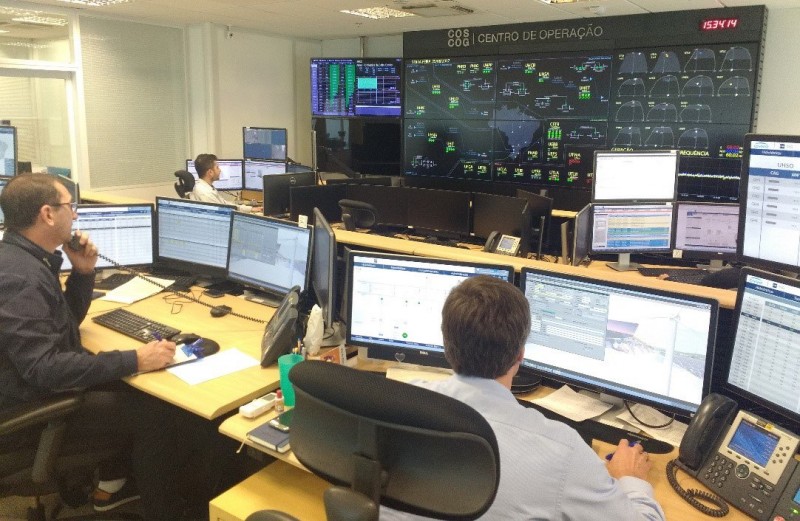

SCADA系统提高了巴西动力可靠性和速度

  该过程始于系统运行中心(SOC)和后来的发电运行中心(GOC)的创建。虽然他们的目标非常相似,并且他们在同一地点运作,但系统有不同的重点和团队。

  SOC的设立是为了满足集中调度干预,工厂调度,运行方面的协调(单元同步,发电机/补偿器转换,自动发电控制,日常计划执行,有功/无功电压控制和发电机组切换),管理电厂与国家电力系统运营商(ONS)运营商之间的关系,并监测电站的性能。

  对于SOC,使用Elipse E3作为监控和数据采集(SCADA)系统,由scadaHUB Technology开发应用程序。SOC在非军事区(DMZ)有一个网关(也是用Elipse开发的),收集来自工厂的数据。信息从网关传送到SCADA系统的主要服务器,这使得运营商可以在其位于弗洛里亚诺波利斯的总部监控所有Engie Brasil Energia的资产。该应用程序具有约180,000个I / O点,并且在没有外部访问的安全网络中或通过公司的公司网络使用IEC 60870-5-104和DNP 3.0协议(除了来自Elipse Software的协议远程域)。

  对于中国政府而言,重点是工厂的远程控制,旨在将其运营集中在Engie的运营中心。这项工作始于2016年,佩德拉蓬蒂水电站(HPP)的装机容量为176兆瓦; 和JoséGelázioda Rocha和Rondonópolis小型水力发电厂(SHP),这些小型水力发电厂已经从Ponte de Pedra HPP控制室远程操作。与SOC完成的工作类似,Engie准备了一个DMZ来收集单位的数据。该领域也采用了同样的安全等级。

  由公司运营部门协调工作,该项目由IT团队,现场操作员和scadaHUB开发团队出席。这项工作不仅涉及创建新的监测系统,而且还涉及将本地SCADA替换为新系统。远程和本地SCADA系统具有相同的显示和操作逻辑,以及防止两个级别同时发送命令的保护机制。与SOC系统一样,显示屏与scadaHUB一起设计。我们采用了高性能人机界面(HMI)的最佳实践,寻找令人满意和客观的屏幕而不会造成混淆。

  除了最初的设备外,该系统现在还运营着Engie的Cana Brava(450兆瓦)和圣萨尔瓦多(243兆瓦)的水电站。GOC拥有约250,000个I / O点,分布在一组使用协议IEC 60970-5-104和DNP 3.0的服务器中,以及远程域协议。

  scadaHUB和Engie的合作关系

  ScadaHUB是Engie开发SCADA系统的合作伙伴,自该项目开始以来一直致力于协助描述和设计SCADA解决方案。根据Engie的接口指南,该系统旨在提供操作可用性和稳健性,以及标准化的高性能接口。它使资产可以很容易地独立识别,而不必遵循自己的设计标准。

  SOC和GOC的系统带来了一系列旨在满足公司需求的优势,突出了工厂监控和控制资源的更高可用性和可靠性; 以及维护过程的改进。
