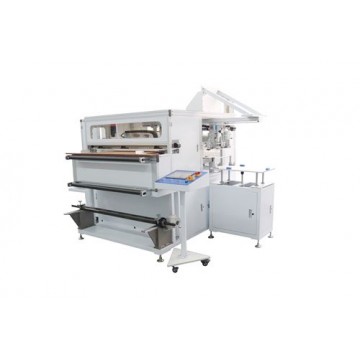

SEC-70WD自动横切叠膜机
天津市世泓智能装备有限公司是一家主要从事双液灌胶机、自动点胶机流体控制设备的生产企业,在控胶领域内有着良好的生产技术,能够为企业的控胶生产发展提供高效的控胶设备。目前公司在自动点胶机,自动灌胶机,在线式点胶机,在线式灌胶机等领域为客户实施了高速、高精度的全自动化操作方案,大大提高了生产效率和自动化生产水平。
技术参数:
型号 |
SEC-70WD |
名称 |
自动横切叠膜机 |
适用尺寸 |
1810-3313 |
工作方式 |
自动 |
卷料最大直径 |
φ600 mm |
卷料宽度范围 |
950-1200 |
切割精度 |
±0.25 |
下料方式 |
自动下料 |
最大切割速度 |
500mm/s |
报警方式 |
缺料报警 |
膜片切割范围 |
200~330 mm |
功率 |
3KW 220V |
控制系统 |
PLC+触摸屏 |
尺寸 |
L3390*W2280*H2190mm |
产能 |
200PCS/H |
重量 |
500KG |
主要配置:
名称 |
单位 |
数量 |
备注 |
驱动电机 |
套 |
8 |
伺服电机 |
气涨轴 |
套 |
2 |
膜元件及浓网供料 |
磁粉制动器 |
套 |
2 |
放卷恒张力控制 |
切割装置 |
套 |
2 |
台弯亚德克气缸 |
自动收料台 |
套 |
1 |
数自动升降 |
PLC |
套 |
1 |
三菱PLC |
触摸屏 |
套 |
1 |
维纶 |
机器性能:
1、控制系统采用PLC控制,稳定可靠;
2、采用气涨轴固定膜片与隔网,防止打滑;
3、采用磁粉制动器恒张力送料,解决大小卷送料力度不一的问题。
4、实现膜元件与隔网自动上料,自动折叠,自动切割,自动下料收纳;
5、配置膜元件与隔网自动缺料报警功能;
6、与膜片有接触的地方均为无效区,不伤膜;
7、配置超声波焊接功能,下料时,折叠好的膜元件不会反弹,不会松动
