天津瑞利光电科技有限公司优势经销德国PI（Physik Instrumente）光纤对准系统F-712.MA2
产品型号：F-712.MA2
关键字：PI（Physik Instrumente）光纤对准系统F-712.MA2
关键字描述：
产品介绍：
集成的扫描程序可进行光纤对准
硅光子学的理想选择
广泛的软件包
直接检测光信号
位置传感器具有高精度和高操作可靠性
<0.5s内自动对准多根光纤
快速高精度的驱动器

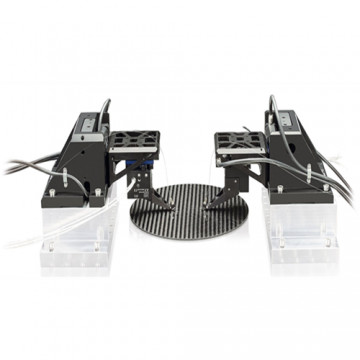

光纤对准系统的基础是非常坚固的XYZ设置，包括三个电动线性平台和一个P-616 NanoCube纳米定位器。低的整体高度简化了在有限安装空间中的集成。电动驱动器可以实现更长的行程范围，同时，NanoCube纳米定位器可确保快速扫描运动并动态补偿漂移效应。挠性导轨和全陶瓷绝缘PICMA执行器确保了较长的使用寿命。因为所有驱动器都配备了位置传感器，所以例如可以可靠地防止与昂贵的硅晶片发生碰撞。
广泛的软件包
供货范围内提供的软件包允许将系统集成到几乎所有环境中。支持所有常见的操作系统，例如Windows，Linux和macOS，以及许多常见的编程语言，包括MATLAB和NI LabVIEW。得益于复杂的程序示例和软件工具（如PIMikroMove）的使用，开始集成和生产操作之间的时间大大缩短了。
高性能扫描程序
复杂的扫描例程直接集成到控制器中。性能显着提高，集成简化。该系统可以管理光纤对准领域中的所有任务。例如，双面系统允许发射机和接收机同时对准。
高分辨率模拟输入
控制器直接通过高分辨率的模拟输入接收光强度信号。无需使用摄像机进行复杂的设置。各种分布函数可用于确定更大强度。
应用领域
光学组件的对准，自动晶圆测试，硅光子学中的组装技术
参数：
活动轴数：12
粗略定位
主动轴：X，Y，Z
X，Y，Z的行程范围：25、25、25 mm
增量运动：min.3 µm
速度：min.20 mm / s
感应器类型：旋转编码器
导轨：交叉滚子导轨
驱动类型：直流马达
精细定位
主动轴：X，Y，Z
X，Y，Z闭环行程：100 µm
增量运动，开环：min.0.3 nm
增量运动，闭环：2.5 nm
线性误差，对于整个行程：2％
重复性（双向）10％行程范围：2nm
传感器类型：增量式
驱动类型：PICMA
对准
500 µmØ螺旋区域扫描时间：<6 s
100 µmØ螺旋面扫描时间：<1 s
10 µmØ螺旋区域扫描时间：<0.5 s
±5 µm（重复性<0.01 dB）扫描时间，梯度扫描，随机：<0.3s
