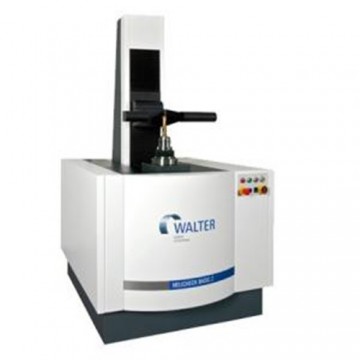

天津瑞利光电科技有限公司优势经销Walter瓦尔特数控3D光学坐标测量机Helicheck Basic 3
产品型号：Helicheck Basic 3
关键字：Walter数控3D光学坐标测量机Helicheck Basic 3
关键字描述：
产品介绍：
WALTER的光学CNC测量机提供准测量技术，用于旋转对称刀具，砂轮和生产零件的非接触式测量。各种可能的几何形状几乎是无限的。WALTER测量技术的增值质量使几乎所有工具制造商和全球其他用户受益。
Helicheck Basic 3设计用于非准确刀具的非接触式完整测量，具有各种复杂的几何形状。所有相关检测参数均使用 安装的摄像头完全自动测量，这些摄像头取代了传统的测量仪器，如轮廓投影仪和测量显微镜。旋转对称的生产零件和砂轮的测量也是可能的。可重复的，独立于用户的测量可提供安全性并节省时间和 。循环测量任务保存在系统中，可以重复多次。在透射光下（放大倍数= 50倍，可选100倍），可以在ø2到100 mm的标准范围内进行测量，测量范围可以从ø100到320 mm。对于端面和周边侧的入射光测量，放大倍率为100倍，max值为100倍。长度320毫米。根据VDI / VDE 2617的长度偏差为E1 =（2,0 + L / 300）μm，重复准度<1.5μm（可选E1 =（1,4 + L / 300）μm且<1μm重复准度可降低<25 mm和100倍放大的测量范围。
参数：
涂层：RAL 9003/7011
轴：
X轴270毫米
Y轴455毫米
Z轴325毫米
A轴360°
准确性
直径测量：≤1.5μm
重复准确：可选≤1μm
测量长度重复准度：≤1.5μm
对于所有线性轴X，Y，Z定位分辨率：0,05μ
对于旋转轴A定位分辨率：约1”
测量分辨率：0,25μm
放大
透射光相机：50X
可选100x
反射光相机：100x
前置相机：100x
电力需求
在230 V / 50 Hz：1,5 kVA
工作电压：110V - 240V
50 Hz或60 Hz
重量
净重（不含选项）：约900公斤
选项“全面覆盖”：约100公斤
工具数据
最大直径：max.320毫米
直径（卡尺规格原理）：100毫米
长度：max.420毫米
重量：max.25公斤
