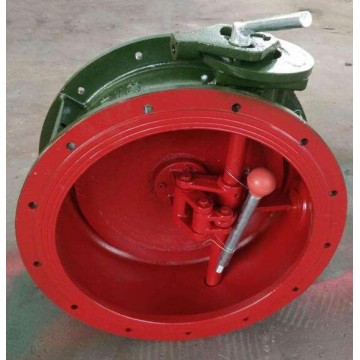

单连杆手动密闭阀门DN600 地下室通风调节

  • 单价:

    1.00

  • 品牌:

    金士盾

  • 销量:

    累计出售 0

  • 评价:

    已有 0 条评价

  • 人气:

    已有 12 人关注

  • 更新:

    2022-05-05

  • 数量:

    减少 增加

  • 立即购买   加入购物车

  • 公司基本资料信息








     一、产品选用要点

    1、杠杆式密闭阀门用于全开或全关的场合,双连杆密闭阀门除启闭作用外,尚有适量调节风量的功能。

    2、设计时应根据连接管道的直径确定阀门的型号,然后再根据实际内径D1的数值,重新调整管径。

    二、施工安装要点

    1、阀门可安装在水平或垂直的管道上,应保证操作、维修或更换方便。安装方法详见国家建筑标准设计《防空地下室通风设备安装(04FK02)》中手动密闭阀门安装的相关内容或生产厂家所提供的技术资料。

    2、安装前应存放在室内干燥处,使阀门板处于关闭位置,橡胶密封面上不允许染有任何油脂性物质,以防腐蚀。壳体密封面上必须涂防锈漆。

    3、安装时,应保证阀门受压方向的箭头与所受冲击波方向一致;应调整开关指针,使指针位置与阀门板的实际开关位置相符合;要清洁内腔和密闭面,不允许有污物附着,未清洁前切不可启闭阀门板。

    三、执行标准

    工程标准

    《人民防空地下室设计规范》GB50038-2005

    四、相关标准图集

    《防空地下室通风示例》07FK01

    《防空地下室通风设备安装》07FK02



    一、主要用途

    手动密闭阀门用于转换通风方式,改变空气流程,适用于人防工程通风和排风系统。本阀适用公称压力Pn≤0.05MPa, 工作温度- 30~+40℃,相对湿度30~90%,介质为空气的管路上,作为单向闭路机构。

    二、安装注意事项

    1、手动密闭阀门可以安装在水平或垂直管道上,使用时要求人防防爆密闭阀门板全启或全闭,不能作调节流用。

    2、安装时,应保证标志压力通径的剪头与受冲击波的方向一致,并应便于阀门手柄的操作。

    3、可以采用支架或吊架形式安装。

    4、接管的法兰和橡胶垫圈按图加工。

    三、启闭方式

    启闭是由转动装置通过阀杆转动杠杆而松紧弹簧,利用锁紧装置,使人防防爆密闭阀门达到启闭目的。
