CAN集线器

  • 单价:

    500.00

  • 品牌:

    未填写

  • 销量:

    累计出售 0

  • 评价:

    已有 0 条评价

  • 人气:

    已有 17 人关注

  • 更新:

    2021-11-19

  • 数量:

    减少 增加

  • 立即购买   加入购物车

  • 公司基本资料信息

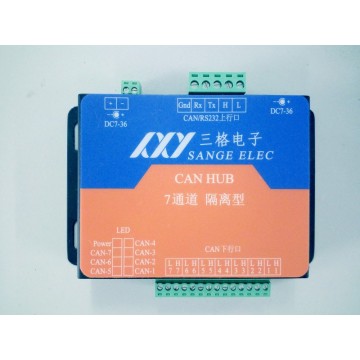

     CAN集线器使用说明书(工业级、隔离式)  型号:MS-HUB

    天津滨海新区三格电子科技有限公司

    一、概述

    MS-HUB是一款可通过一路CAN,一路RS-232为主口扩展出7路CAN从口的工业级光电隔离型CAN分配器。可以有效的实现CAN网络的中继、扩展与隔离。采用先进的自动流控技术自动侦测CAN信号流向。MS-HUB具备光电隔离功能,电气特性可靠。每个CAN口拥有600W TVS防雷保护,使CAN系统更安全,同时也增加了产品自身的使用寿命。

    二、规格与特性

    传输特性:数据全透明传输,延时小于100NS.下行的各路CAN是相互连通的,不完全独立的。

    电源:宽电源供电,7-36V直流电源,电源带防止反接功能。

    接口:上位机接口为一路RS-232,一路CAN。下位机接口为7路CAN。

    传输速率:RS-232最高可以达到115200bps;CAN最高可以达到500Kbps。速率完全自适应

    通信方式:RS-232为全双工/ CAN。

    通信距离:可以达到2000米。

    支持点数:每个端口最大32个节点接入。

    保护:CAN短路保护功能15KV静电保护,600W浪涌保护,上位机接口和下位机接口具备1KV的隔离,板卡电气特性稳定。

    环境温度:-40---60°C

    存储温、湿度:-20---50°C  5%---90%

    体积:长120mm 宽85mm 高25mm

    四、LED指示灯

    POWER:电源指示灯;

    CAN_1_LED:闪烁表示CAN_1有数据收发;

    CAN_2_LED:闪烁表示CAN_2有数据收发;

    CAN_3_LED:闪烁表示CAN_3有数据收发;

    CAN_4_LED:闪烁表示CAN_4有数据收发;

    CAN_5_LED:闪烁表示CAN_5有数据收发;

    CAN_6_LED:闪烁表示CAN_6有数据收发;

    CAN_7_LED:闪烁表示CAN_7有数据收发;

    五、装修清单

    AC220V/DC 9V电源适配器一个,使用说明书一份(销售日期,作为保修的依据),集线器一台。

    六、注意事项

    不用时候应该用注意防潮、防尘。
