一、概述

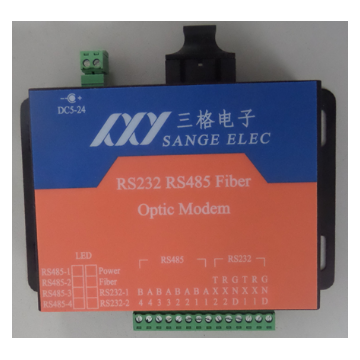

天津三格电子的MS-F155-C工业级双环光纤自愈RS485转光纤。工业现场总线光通讯中光纤双环网自愈是一种有效的高可靠通讯方式。双环自愈光纤Modem采用光纤传输技术，专为工业自动化、SCADA(数据采集及监控)等工业环境的远程数据通讯而设计，该产品主用实现232/485设备，在一对光纤环网(主环\备环)上互相通讯，正常通讯时，备环处于备份状态；当主环光纤故障时，备环立即启动工作，当主环故障消失时，备环立即切换，恢复备份状态，而主环恢复工作状态。光纤故障检测、主环、备环均由双环自愈光纤Modem自动完成，无需人工干预。级联方式支持0-500Kbps的任意速率，环网方式速率低于115200bps。光纤接口FC\SC\ST任选，由于采用光纤传输介质，可以在雷电、浪涌、电磁干扰等恶劣的工业环境下安全、高速、长距离通讯。同时省去原来使用铜线时的雷电浪涌保护设备的投资；
二、规格与特性
电源：宽电源供电，7-24V直流电源。
接口：RS232/ RS485。可以同时传输1路RS232，或者1路485。
传输速率：RS232、 RS485可以达到115200bps；。
通信方式：RS232RS422为全双工/ RS485为半双工。
通信距离：多模可以达到2000米，单模可以达到20-40公里。
光纤：SC口，单模双纤/单模单纤。
M/S拨码开关：主站拨到M，从站拨到S。
保护：15KV静电保护，1600W浪涌保护
环境温度：-40---60°C
存储温、湿度：-40---80°C 5%---90%
三、LED指示灯
RS485_1_LED：闪烁表示RS485_1有数据收发；
RS485_2_LED：闪烁表示RS485_2有数据收发；
M/S_LED：灯灭设备为从站，灯亮设备为主站；
PWR_LED：灯亮表示电源工作；
linker1_LED：灯亮表示光纤模块1工作正常；
linker2_LED：灯亮表示光纤模块2工作正常；
NC:亮表示为环路工作状态，灭为总线状态
RS232_1_LED：232有数据 则闪烁；
四、光纤参数
单模、SC口（可选择其他接口，LC FC等）、双纤可选，波长1310nm。
五、装修清单
AC220V/DC 9V电源适配器一个，使用说明书一份（销售日期，作为保修的依据），光猫一台。
六、 注意事项
光纤与光模块不用时候应该用注意防潮、防尘。
安装方法：必须一个主站，多个从站。可以一直往下串接从站，多个从站。链接方式有如下两种：（1）级联总线式；（2）环网方式。
