一、概述
天津三格电子的MS-F155是多功能的支持异步RS-232，RS-485，RS-422通信接口的光纤模块，可以延长RS232、 RS422、 RS485通信距离，最远可以达到20公里到40公里。采用光信号传输，模块有很好的抗电磁干扰能力。防雷设计，可用于比较恶劣的工矿环境。支持RS-232，RS-485，RS-422多种异步通信协议，可以同时混合使用两个RS-232，4路RS-485或2路RS-422接口，支持2线（半双工）RS-485和4线（全双工）RS-422工作方式。RS-232信号的传输速率为115.2Kbps，RS-485/RS-422的信号传输速率可达500Kbps，不同电气标准的接口可以混合使用，可以用RS-232的设备去连接RS-485/RS-422的设备，可以代替RS-232到RS-485/422接口转换器或光电隔离器，并提供了优良的EMI/RFT特性。RS485接口采用零延迟转换时间技术、自动侦测数据流向的流控技术，使模块使用非常简单。
- 规格与特性
电源：宽电源供电，7-24V直流电源。
接口：RS232/RS422/RS485。可以同时传输2路RS232，4路485或者2路422。
传输速率：RS232可以达到115200bps；RS422 RS485可以达到400Kbps。
通信方式：RS232RS422为全双工/ RS485为半双工。
通信距离：多模可以达到2000米，单模可以达到20-40公里。
光纤：SC、LC可选口，单模，单双纤可选，1310nm、1550nm可选。
保护：15KV静电保护，1600W浪涌保护
环境温度：-40---60°C
存储温、湿度：-20---50°C 5%---90%
体积：长120mm 宽85mm 高25mm
四、LED指示灯
RS485_1_LED：闪烁表示RS485_1有数据收发；
RS485_2_LED：闪烁表示RS485_2有数据收发；
RS485_3_LED：闪烁表示RS485_3有数据收发；
RS485_4_LED：闪烁表示RS485_4有数据收发；
RS232_1_LED：闪烁表示RS232_1有数据收发；
RS232_2_LED：闪烁表示RS232_2有数据收发；
PWR_LED：灯亮表示电源工作；
Fiber_LED：灯亮表示光纤模块工作正常；
五、光纤参数
单模、SC口（可选择其他接口，LC FC等）、单双纤可选，波长1310nm。
六、注意事项
光纤与光模块不用时候应该用注意防潮、防尘。
安装方法
- 必须成对使用。

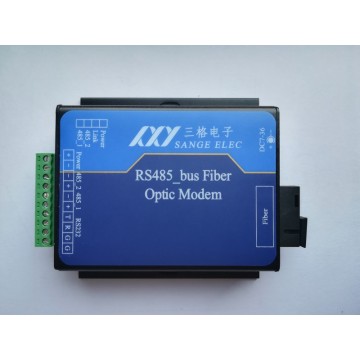

- 接口与LED灯定义如下图，RS232连接时必须是交叉连接，光猫TX接设备RX，RS485连接时必须是A端接A端，B端接B端。两个通信方必须用对应的通道，比如双方都用RS232_1，或者都用RS485_3。有数据交互时相应的灯会闪烁。
